Langkah Kerja Membersihkan AC



_Judul



Membersihkan AC Indoor dan Outdoor Pada Perawatan AC Rumah

_Tujuan



1. Peserta kompeten Melakukan persiapan pembersihan unit indoor dan outdoor AC menggunakan daftar pemeriksaan AC sesuai dengan prosedur pembersihan AC

2.  Peserta kompeten Melakukan pembersihan unit indoor dan outdoor AC menggunakan pompa steam sesuai dengan prosedur pembersihan AC

3. Peserta kompeten Melakukan pemeriksaan hasil perawatan AC unit indoor dan outdoor AC menggunakan daftar pemeriksaan sesuai dengan prosedur perawatan AC





_Landasan teori



Pembersihan bertujuan menghilangkan kotoran, debu, dan kontaminan yang dapat mengganggu aliran udara dan efisiensi pendinginan. Dengan melakukan pembersihan rutin, risiko kerusakan komponen dan penurunan efisiensi energi dapat diminimalisir, serta kualitas udara yang dihasilkan lebih sehat.

Persiapan meliputi identifikasi kebutuhan peralatan dan pemeriksaan kinerja mesin pendingin.



Unit AC terdiri dari beberapa bagian yang harus dirawat dan dibersihkan. Selain itu dalam perawatan juga harus melakukan pemeriksaan :

a.       Suhu Ruangan

b.       Tekanan Refrigeran

c.       Sistem Kelistrikan

d.       Fungsi pendinginan



Setelah melakukan perawatan, maka perlu dilakukan pencatatan untuk bisa digunakan sebagai acuan servis dikemudian hari.

D.   Peralatan dan bahan



a. Multitester (digital atau analog)

b. Manifold gauge

c. Tang ampere( clip on meter)

d. Plastic casing(plastik pelindung)

e. Pompa steam

f. Obeng dan kunci lainnya

g. Peralatan bantu lainnya

h. termometer

i. sarung tangan



_Petunjuk kegiatan praktik



1. Instruktur menjelaskan petunjuk pelaksanaan kegiatan praktek meliputi prosedur, kenyamanan, kebersihan, dan keselamatan ketika melakukan praktikum.

2. Instruktur menfasilitasi kegiatan praktik dan memberikan bimbingan kepada peserta selama kegiatan praktik berlangsung.

3.         Peserta pelatihan dapat bertanya kepada instruktur dan dapat mendiskusikan beberapa hal yang memungkinkan dibahas bersama dengan sesama peserta pelatihan.

4.         Instruktur memberikan umpan balik terhadap hasil latihan praktik peserta pelatihan.

_Langkah Kerja

Persiapkan peralatan pencucian AC yaitu, Plastic casing(plastik pelindung) dan Pompa steam

Nyalakan AC terlebih dahulu

Periksa suhu, tegangan dan tekanan refrigerant dan catat hasilnya

Matikan AC dengan mencabut sumber listriknya

Buka casing indoor unit menggunakan obeng dan kunci pas

Melepas filter udara

Pasang plastic casing pada indoor unit

Lindungi control board /modul PCB (dibungkus dengan plastik)

Nyalakan pompa steam dan atur kekuatan semprotannya

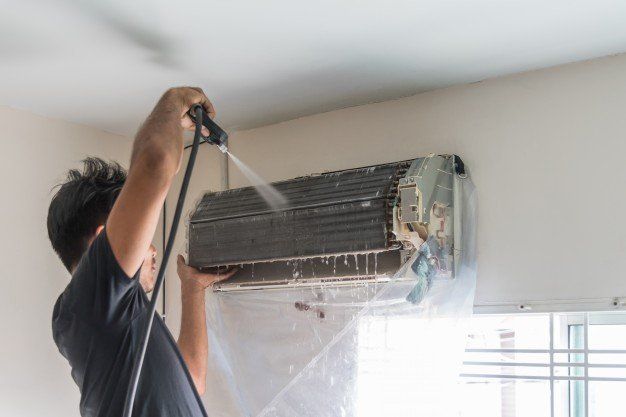

Bersihkan indoor unit menggunakan tekanan air dari pompa steam

Membersihkan koil evaporator, saluran kondensat, cross flow fan

Setelah selesai membersihkan, lap unit hingga bersih

Lepaskan plastic casing dari indoor unit

Memasang kembali filter udara

Pasang Kembali casing indoor unit dan kencangkan baut-bautnya

Lakukan hal serupa untuk unit outdoor

Setelah semua pekerjaan pembersihan dilakukan, periksalah kinerja dari AC

Nyalakan Kembali Unit AC

Ukur dan catat suhu AC menggunakan termometer

Ukur dan catat tekanan AC menggunakan manifold gauge

Ukur dan catat kelistrikan AC menggunakan multi tester dan tang amper

Periksalah kinerja AC setelah pembersihan

catat hasil perawatan pada kartu servis

buat jadwal perawatan Kembali pada kartu servis

Skenario



Pada pekerjaan perawatan AC, seorang teknisi diminta untuk membersihkan sebuah unit AC rumah tangga karena AC tersebut sudah kurang dingin. Haltersebut bisa saja terjadi karena AC yang kotor dan tersumbat oleh debu.

Untuk mengembalikan performa AC tersebut perlu dicuci/dibersihkan. Pembersihan meliputi Indoor dan outdoor unit.

Sebagai seorang teknisi anda diminta untuk membersihkan AC tersebut dan memeriksa performa baik sebelum maupun sesudah dibersihkan. Dan untuk menjaga kinerja AC, perlu dibuat kartu servis berkala.



Peralatan dan bahan



1.         Multitester (digital atau analog)

2.         Manifold gauge

3.         Tang ampere( clip on meter)

4.         Plastic casing(plastik pelindung)

5.         Pompa steam

6.         Obeng dan kunci lainnya

7.         Peralatan bantu lainnya

8.         termometer

9.         sarung tangan



Instruksi Tugas



1.         Lakukan pengukuran performa pada unit AC sebelum dibersihkan dan catat hasil nya

2.         Lakukan pembersihan pada unit AC tersebut

3.         Gunakan peralatan dan APD yang sesuai pada saat pembersihan

4.         Lakukan pegukuran performa pada unit AC setelah dibersihkan dan catat hasilnya

1.         Buatlah catatan dan penjadwalan pada kartu servis dari hasil pengukuran performa

Persiapan kebutuhan peralatan

pemeriksaan fungsi dan performa unit sebelum dibersihkan

Pelepasan casing pada Unit AC

Pemasangan Plastik casing pelindung

Pengaturan pompa steam

Pembersihan unit AC

Pemasangan kembali casing pada unit AC

Pemeriksaan suhu AC setelah dibersihkan

Pemeriksaan tekanan refrigeran setelah dibersihkan

pemeriksaan kelistrikan setelah dibersihkan

pemeriksaan fungsi dan performa setelah dibersihkan

pencatatan hasil perawatan

peralatan pembersihan disiapkan sesuai daftar kebutuhan

fungsi dan performa unit AC diperiksa sebelum dibersihkan, yaitu memeriksa suhu, tekanan, kelistikan dan performa pendiginan.

Casing pada unit AC dilepaskan dengan benar dan aman

Plastik casing pelindung dipasang dengan benar dan kuat

pompa steam diatur dengan kekuatan semprotan yang tepat agar tidak merusak komponen unit AC

unit AC dibersihkan secara menyeluruh pada tiap bagiannya

Casing unit AC dipasang kembali dengan benar tanpa kehilangan part untuk pemasangannya

Suhu unit AC diperiksa menggunakan multimeter setelah dilakukan pembersihan pada unit AC

tekanan refrigeran diperiksa menggunakan manifold gauge setelah dilakukan pembersihan pada unit AC

kelistrikan diperiksa menggunakan multimeter dan tang ampere setelah dilakukan pembersihan pada unit AC

fungsi unit AC diperiksa kenormalannya setelah dilakukan pembersihan pada unit AC

Hasil perawatan dicatat pada kartu servis
